Høyhastighets LED-monteringsmaskin
Gjelder for statlige nøkkellaboratorier, universitetslaboratorier, personlige elektroniske hobbyister DIY, store selskapets SMT-prototypelaboratorier, produksjon av mellomparti-PCB-montering.

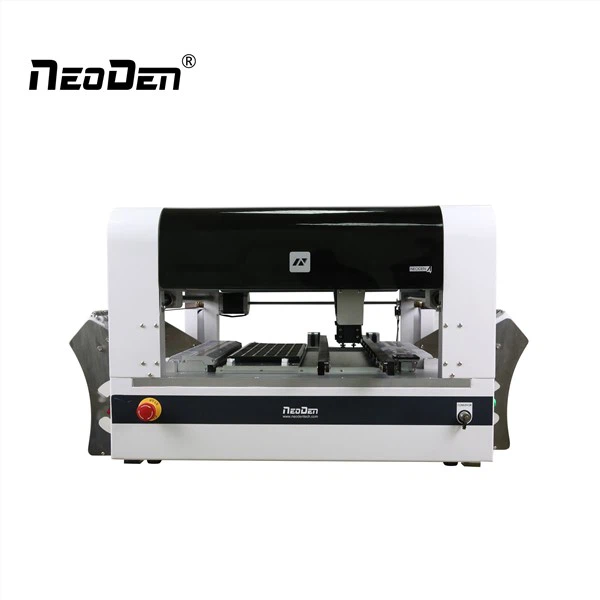

Høyhastighets LED-monteringsmaskin NeoDen4 er med doble kameraer, auto rails, auto elektroniske matere og 4 plasseringshoder, noe som kan bidra til å håndtere 0201, BGA, QFN og 0.8m / 1.2m / 1.5m LED-stripe. Høyhastighets LED-monteringsmaskin NeoDen4 er det beste valget for å tilfredsstille alle krav til høy presisjon, høy kapasitet, stabil ytelse og lave kostnader. Dette er et stort gjennombrudd ikke bare for NeoDen, men også for små og mellomstore bedrifter, de som ønsker å forbedre plasseringsnøyaktigheten og øke hastigheten på PCB-montering med et begrenset budsjett.
spesifikasjon
| vare | Høyhastighets LED-monteringsmaskin |
| Antall hoder | 4 |
Plasseringsrate ( under fabrikktesttilstand) | med visjon: 5000 |
| uten syn: 7000 | |
| Kapasitet for mater | bånd hjul matere: 48 (alle 8mm) |
| Vibrerende matere: 5 | |
| Kapasitet for KI-skuff | 5 |
| Komponentstørrelser med visjon | Minste komponentstørrelse: 0201 |
| Største komponentstørrelse: TQFP240 | |
| Maksimal høyde for komponent | 5 mm |
| resolusjon | X/Y-akse: 0,01 mm |
| Z-akse: 0,1 mm | |
| rotasjon | +/-180°(360°) |
| Posisjoneringsnøyaktighet | +/-0,02 mm |
| X-Y-repeterbarhet | +/-0,02 mm |
| Gjeldende PCB-område | med intern transportør: 270 * 1500mm |
| uten intern transportør: 310 * 400mm | |
| Plasseringsområde | uten vaffelbrett: 310 * 1500mm |
| med 1 vaffelbrett: 140 * 1500mm | |
| programmering | Automatisk programmering av programvare |
| Manuell mekanisk programmering | |
| Hovedkontroll | grafisk brukergrensesnitt |
| strømforsyning | 110V/220V |
| kraft | 180 W |
| Eksterne dimensjoner | Maskin: 87 * 68 * 48cm |
| pakke størrelse: 94 * 74 * 60cm | |
| vekt | Nettovekt: 60 kg |
| Bruttovekt: 80 kg |
Detaljer
NeoDen støtter ekstern systemoppgradering, og vil gi en livslang teknisk tjeneste og systemoppgradering.
Lett kropp og stabil kvalitetsdrakt for kunder som ønsker å starte små middels produksjon, laboratorieforskning og prototyping.
Tilbehør matchet med maskin:
1) Pick and Place Maskin NeoDen4: 1
2) Dyse: Helt 6 (CN065 = 2, CN140 = 2, CN400 = 1, CN220 = 1)
3) 8G Flash-stasjon: 1
4) Strømledning (5M): 1
5) Videoopplæringskurs: 1
6) Dobbeltsidig tape: 2
7) Sekskantnøkkel Sett: 5
8) Verktøykasse: 1
9) Hjulholder stativ: 1
10) Vibrasjonsmater: 1
11) Jernbane Forlengelse Deler: 4
12) Brukerhåndbok: 1
