NeoDen IN6C Lodde Reflow Ovn

Produktintroduksjon

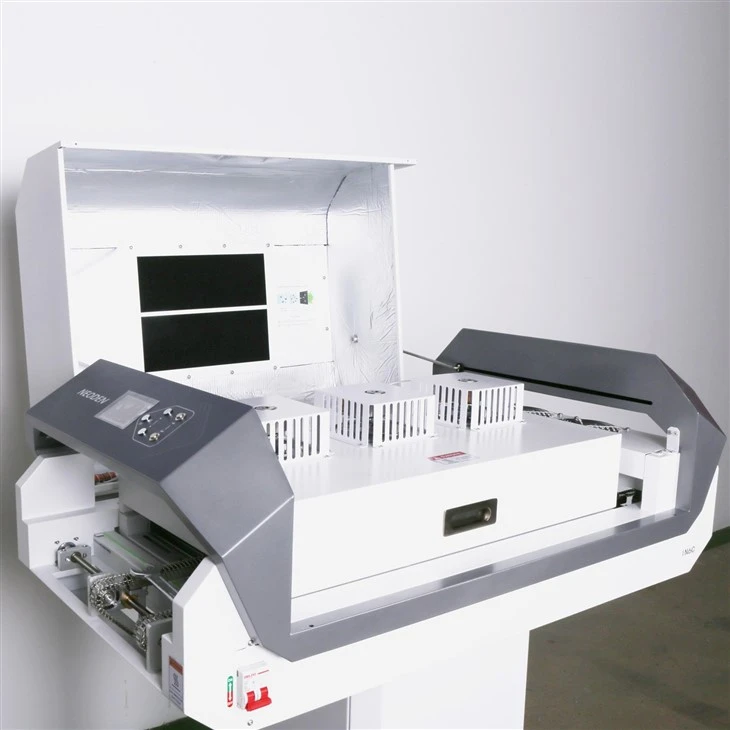

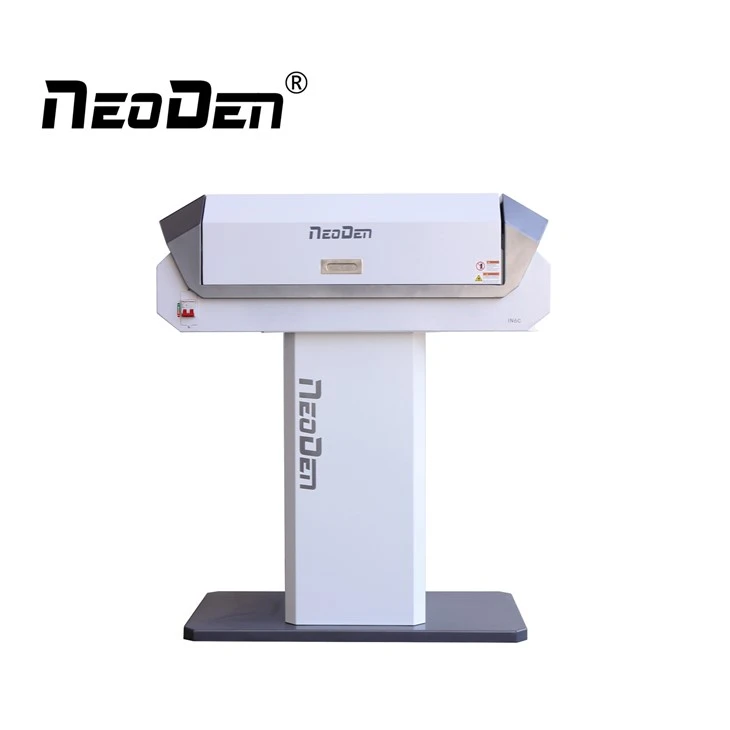

NeoDen IN6C er en lett og kompakt stasjonær reflow-ovn som bruker ny teknologi for dynamisk oppvarming-kontrollsystem for å sikre stabil temperatur. Det brukes først og fremst på PCB-prototyping, FoU-laboratorier og små-batchautomatiserte SMT-produksjonslinjer. Designet med 6 soner (øvre 3 / nede 3), er hele varmekammeret laget av alt-aluminiumslegeringsmateriale for å oppnå full konveksjon av varm-luftsirkulasjon. Denne fullkonveksjonsloddemetoden sørger for at komponentene (inkludert de fleste normale komponenter, LED og typer IC) varmes jevnt opp.

Med det originale innebygde-filtreringssystemet for lodderøyk kan brukere velge å ikke koble til et tradisjonelt røykrør. I mellomtiden har den en sporoverføring, som er egnet for dobbeltsidige-kort og for å sette opp en automatisk SMT-linje for å møte spesifikke inline-konfigurasjonskrav.

NeoDen IN6C Reflow ovn spesifikasjon



Produktnavn	NeoDen IN6C Lodde Reflow Ovn	Temperatur	Romtemperatur ~ 300 grader
Oppvarmingssoner	Øvre 3 / nede 3	Temperaturkontrollnøyaktighet	± 0,2 grader
Transportbåndhastighet	5 - 30 cm/min (2 - 12 tomme/min)	PCB temperaturfordelingsavvik	± 1 grad
Overføring	Spor	Loddebredde	250 mm (10 tommer)
Standard maks høyde	Øvre 26 mm / Ned 14 mm	Lengde prosesskammer	680 mm (26,8 tommer)
Oppvarmingstid-	Ca. 20-30 min	Dimensjoner	1020 * 565* 350 mm
Pakningsstørrelse	1120* 680* 540 mm	Nettovekt	60 kg
Driftsretning	venstre til høyre	Bruttovekt	80 kg
Makt	110/220VAC 1-fase	Oppvarmingstype	Nikromtråd og oppvarming av aluminiumslegering



NeoDen IN6C maskinvarekonfigurasjon og prosessanalyse

1. Innebygd-røykfiltersystemstruktur

For å løse eksosproblemene i lukkede FoU-miljøer, er standardiserte filterpatroner integrert på for- og baksiden av IN6C for å filtrere forurensninger:

• Forside (HEPA-filter):Bygget med H12 HEPA-materiale, er dens primære funksjon å fjerne PM2.5, støv og partikler som bæres av varmekonveksjonen. Den har et kumulativt rensevolum på 12000 mg.
• Bakside (aktivt karbonfilter):Laget av kokosnøttskall aktivert karbonmateriale, dens hovedfunksjon er å fjerne formaldehyd, lukt og kjemisk forurensning. Dens kumulative rensevolum er 15000 mg.
• Vedlikehold og lang levetid:Begge filterpatronene har en driftslevetid på 8-12 måneder (CCM P4-kvalitet). De kan trekkes rett ut fra hussporet for enkel, modulær utskifting.



2. Varmeytelse og termisk profilstabilitet

Utstyrt med et smart kontrollsystem og høy-følsom temperatursensor, kan temperaturen stabiliseres innenfor ± 0,2 grader. Den fulle termiske konveksjonsfordelingen sikrer at det tverrgående PCB-temperaturfordelingsavviket holdes innenfor ± 1 grad. Denne ensartede varmeprofilen oppfyller perfekt loddekravene til både blyholdige og blyfrie loddepastaer uten å forårsake vridning av termisk bord.



3. Sanntids-termisk grafvisning og dataadministrasjon

Maskinen har et intuitivt HMI-berøringsskjermkontrollpanel der PCB-loddetemperaturkurven kan vises basert på sanntidsmåling-. Opptil 16 arbeidsfiler kan lagres i det interne systemminnet, slik at operatører kan bytte resepter raskt basert på komponentens termiske grenser eller PCB-tykkelser. Det lar også brukere fritt bytte mellom Celsius- og Fahrenheit-enheter.



4. Driftssikkerhet og tilleggsbeskyttelse

• Lav overflatetemperatur:Takket være den varmeisolerende beskyttelsesdesignen, kan den utvendige foringsrørets temperatur kontrolleres innenfor 40 grader under høy-temperaturutførelse, og forhindrer operatører i å bli brent under-høyfrekvente oppgaver.
• ESD-oppsamlingsbrett:Et anti-statisk ESD-brett leveres som standard ved transportørens utgang, noe som gjør det enkelt og trygt å samle PCB-er etter lodding, noe som er svært praktisk for FoU, prototyper og forhindrer statisk skade på sensitive komponenter.



NeoDen: En pålitelig reflow-ovnsprodusent

• Etablert i 2010 med 100+ ansatte og 27,000+ kvm. fabrikk med uavhengige eiendomsrettigheter, for å sikre standard forvaltning og oppnå de mest økonomiske effektene samt spare kostnadene.
• Eide eget maskineringssenter, dyktig montør, tester og QC-ingeniører, for å sikre de sterke evnene for NeoDen-maskiners produksjon, kvalitet og levering.
• 40+ globale partnere dekket i Asia, Europa, Amerika, Oseania og Afrika, for å lykkes med å betjene 10000+ brukere i hele verden, for å sikre bedre og raskere lokal service og rask respons.
• 3 forskjellige FoU-team med totalt 25+ profesjonelle FoU-ingeniører, for å sikre bedre og mer avansert utvikling og ny innovasjon.
• Dyktige og profesjonelle engelske support- og serviceingeniører, for å sikre rask respons innen 8 timer, gir løsningen innen 24 timer.
• Den unike blant alle de kinesiske produsentene som registrerte og godkjente CE av TUV NORD.
• NeoDen gir livslang- teknisk støtte og service for alle NeoDen-maskinene, dessuten regelmessige programvareoppdateringer basert på brukserfaringer og faktiske daglige forespørsel fra sluttbrukerne.



sertifisering



FAQ

Q1. Kan NeoDen IN6C brukes til å lodde dobbelt-SMD/SMT-kort?

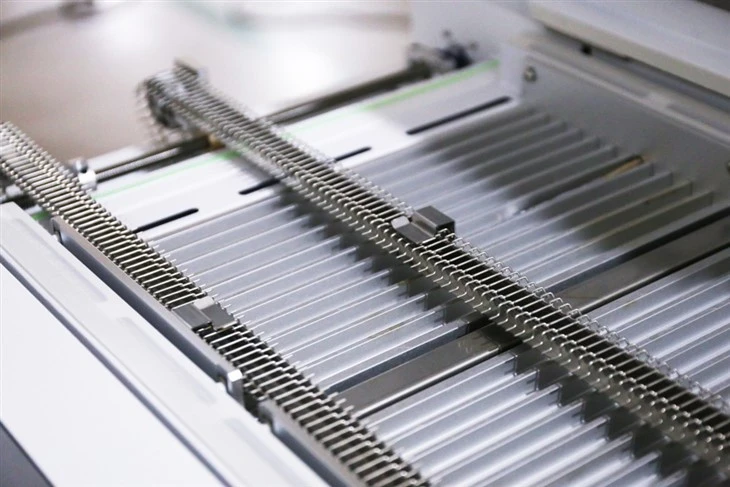

A: Ja. NeoDen IN6C bruker en presis sporoverføring i stedet for et belte med bred netting. Skinne-spormekanismen klemmer bare de to parallelle kantene på kretskortet, og forhindrer at komponenter montert på undersiden kommer i kontakt med et belte og faller av eller skifter under det sekundære reflow-stadiet. Dette gjør den ideell for dobbeltsidige-kort og automatisk SMT-linjeintegrasjon.

Q2. Hvor lang tid bruker maskinen på å nå driftstemperatur fra kaldstart?

Sv: Under normale laboratorie- eller kontorverksteder tar oppvarmingstiden- fra kald start til stabilisert termisk tilstand omtrent 20–30 minutter.

Q3. Hva er strømforbruksprofilen til NeoDen IN6C? Kan en standard laboratoriestrømuttak håndtere det?

A: Ja, lett. Maskinen går på standard husholdningsstrømforsyning (110V/220VAC 1-fase), noe som er svært praktisk og praktisk. Dens maksimale oppstartsvarmeeffekt er 1800W. Når de termiske sonene når sin balanserte likevekt, synker arbeidseffekten og stabiliserer seg på ca.. 700W. Dette lave forbruket sikrer at den trygt kan brukes på standard kontor- eller laboratoriebrytere uten risiko for overbelastning.
